PFD-602型 便携式工况监视与故障分析系统

本产品获2002年江苏省科技进步三等奖

本系统为旋转机器振动工况监测与故障诊断系统，采用：

l        笔记本计算机+PCMCIA式A/D卡，或

l        工业控制用便携式计算机+16路同时刻采集A/D卡（图1）

采集机组的振动信号，通过图形、数据等实时监视机组的工况，并能够进行分析诊断。

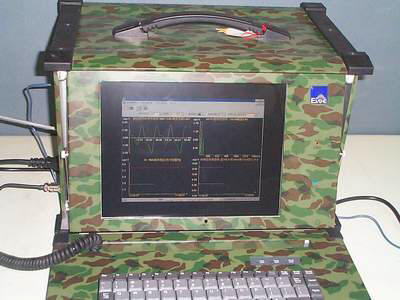

图1 系统装置外型图                       图2 系统结构框图

n系统功能及特点

²       可外接位移、速度、加速度等常用振动传感器；

²       可处理交流及直流输入信号，即可以处理温度、压力等工艺信号；

²       程控放大，信号硬件积分（通过软件选择是否积分）；

²       层次式、模块化，结构灵活，既可作为便携式系统，也可充当在线监视系统；

²       具有机组起停监视能力，稳速运行与起停状态软件自动判别并自动切换监视方式；

²        多机组管理能力；

²        操作口令保护能力；

²        完善的数据管理能力，具有“黑匣子”功能，自动记录并保存机组故障以及异常停机时的振动数据；

²        机组正常运行时按照用户设定的时间间隔、起停时根据设定的转速间隔自动采样；

²        丰富的时、频域分析方法，如波形分析、轴心轨迹分析、相关分析、频谱分析（谱校正及细化）、趋势分析、波形比较、频谱比较、瀑布图、波德图等；

²       分析图形具有光标，可实现放大；

²        显示基于PC系列计算机，可扩展性高，易于升级；

²        软件采用Microsoft Visual C++语言开发，在Windows 95/98平台上运行。

n  系统主要技术指标

²       16通道(可扩展)振动位移、速度或加速度信号输入。信号整周期、同时刻采样；

²        振动信号交流(AC)及直流(DC)分量分离采集；

²        4通道转速巡回测量，转速周期分辨率0.6ms，转速测量范围：>6rpm；

²        程控增益：1、4、8、16倍；

²        直流信号固定衰减5倍后接入程控增益电路；

²        频率范围： 无 积 分：0.05Hz~20KHz

                           一次积分：0.8Hz~8KHz （-3dB）

²        12位A/D分辨率，每通道最高采样频率27KHz；

²        频谱分析最高分辨率3200线；

²        A/D板上备有128K字节FIFO数据缓存区，数据缓冲量可编程确定，数据采集自动进行，不占用CPU时间，可实现不间断数据采集；

²        系统可以由220伏交流电源经12伏60瓦稳压器输出供电，也可由内部镍氢电池供电（选项）。电池供电工作时间大于2小时。
